| Hoeveelheid: | |
|---|---|
1. R290 Koelmiddel
Ultra-laag GWP (≤3) en nul ODP, conform de nieuwste EU-milieuregelgeving.

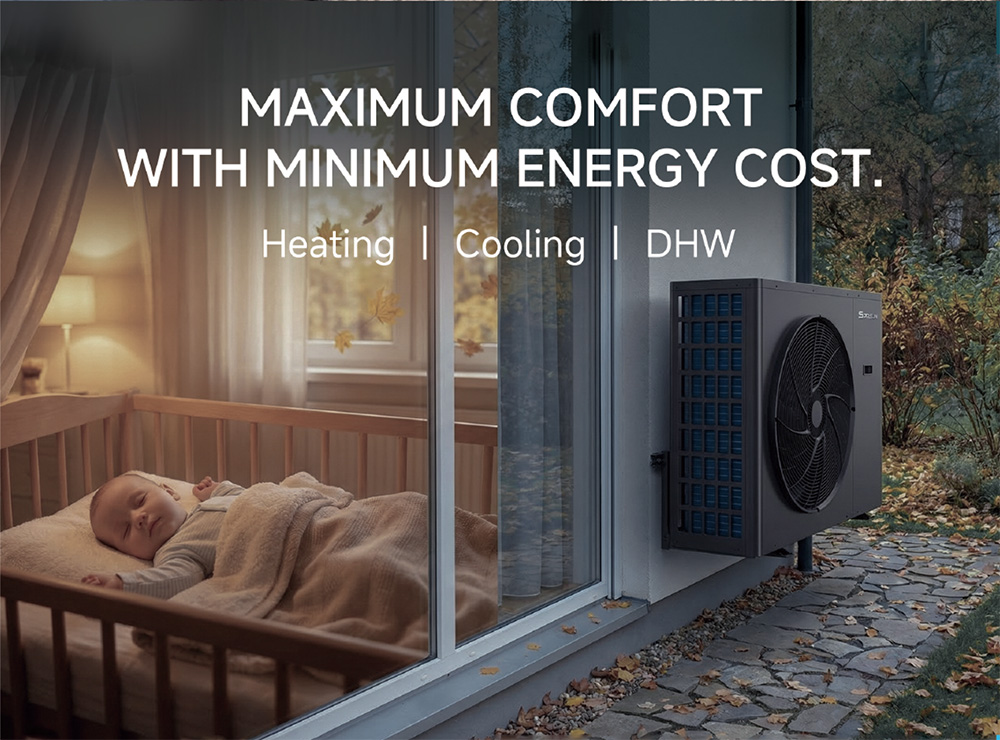

2. 3-in-1 functionaliteit
Eén unit voor verwarming, koeling en warm tapwater het hele jaar door.
3. Hoge uitlaatwatertemperatuur
Levert tot 75°C voor comfortabele verwarming en diverse toepassingen.
4. Hoge energie-efficiëntie
ErP A+++ bij 35°C / A++ bij 55°C, wat zorgt voor een lager energieverbruik.
5. Brede bedrijfsomstandigheden
Stabiele prestaties bij omgevingstemperaturen van –25°C tot 45°C.

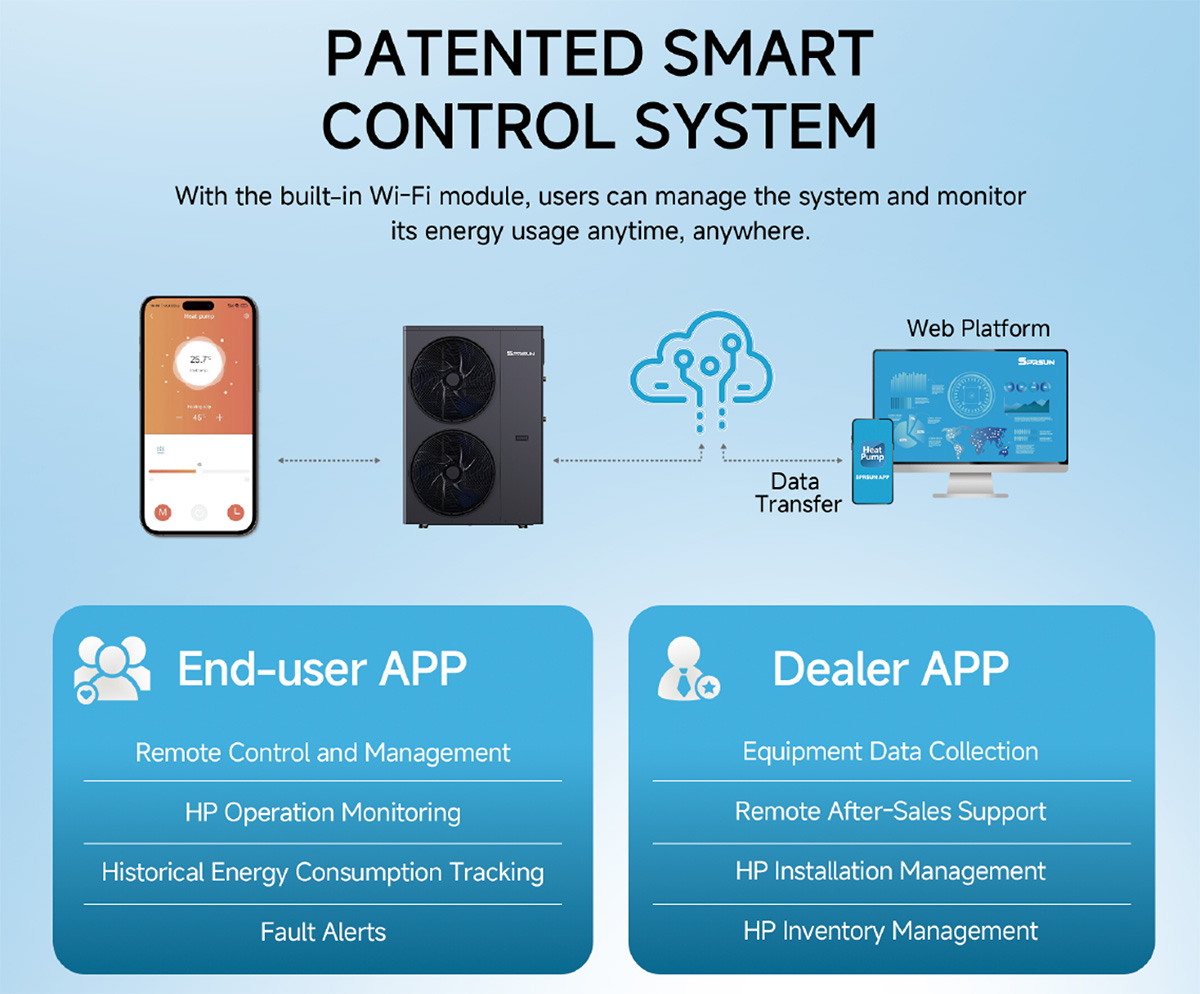

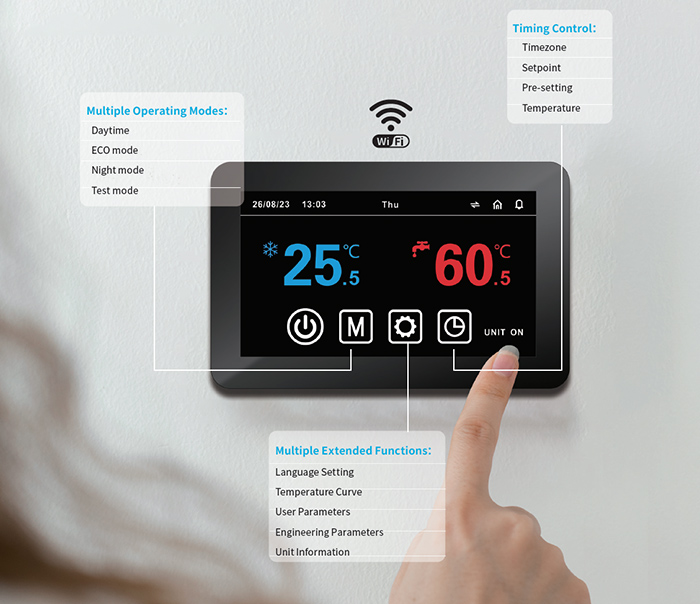

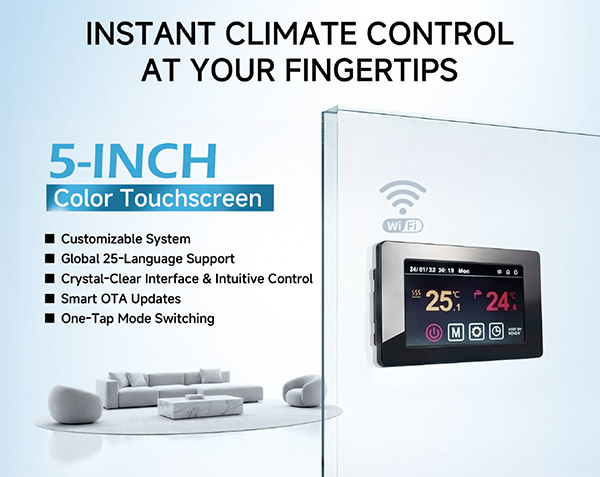

6. Slimme bediening
Standaard APP-afstandsbediening en IoT-cloudplatform voor eenvoudige monitoring.
7. Certificeringen
CE, CB, ErP Report, Keymark, MCS (Ondersteuning voor subsidieaanvragen warmtepompen in meerdere landen.
De informatie in dit document is alleen ter referentie. Aangezien de continue verbetering en controle in het productieproces, kan de informatie in dit document worden gewijzigd. Raadpleeg het naamplaatje op de machine voor modelspecificaties.

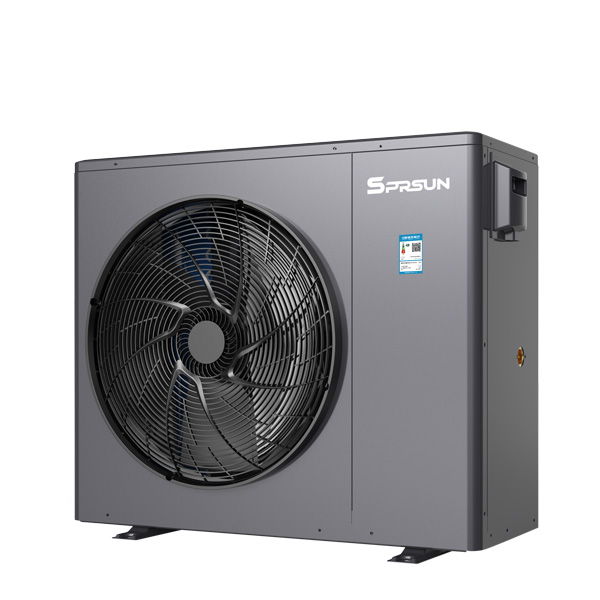

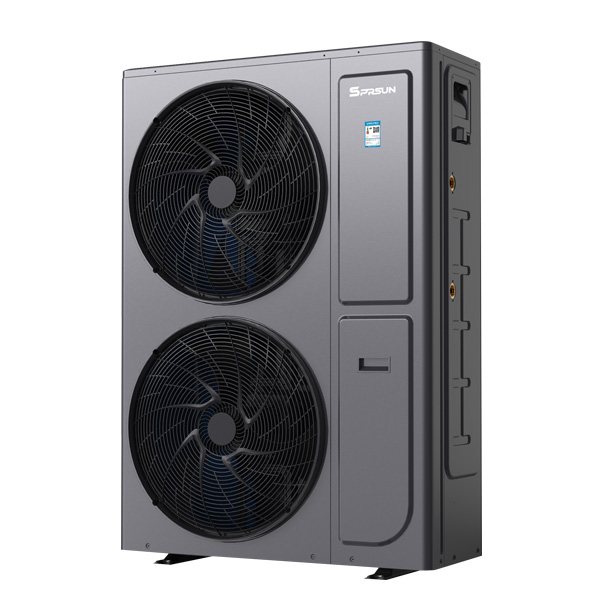

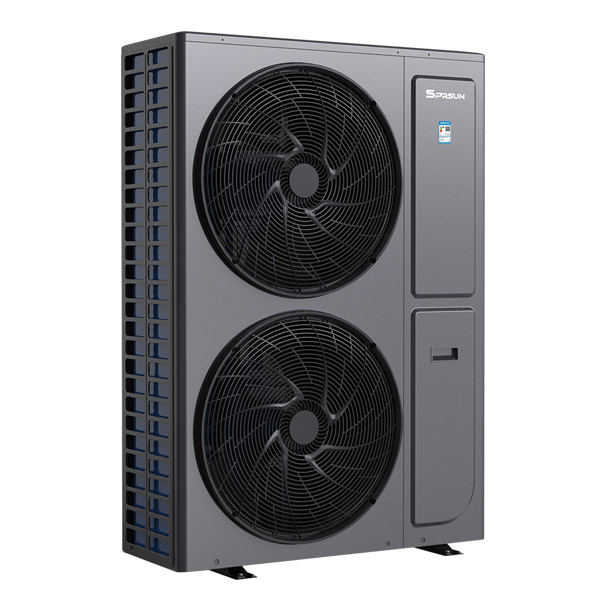

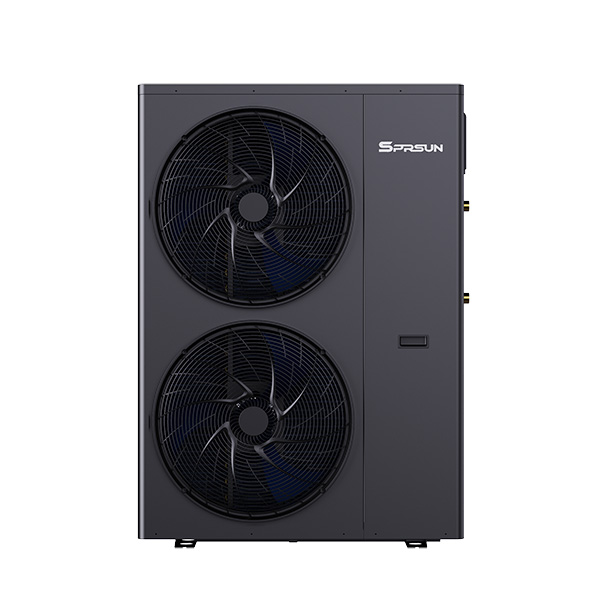

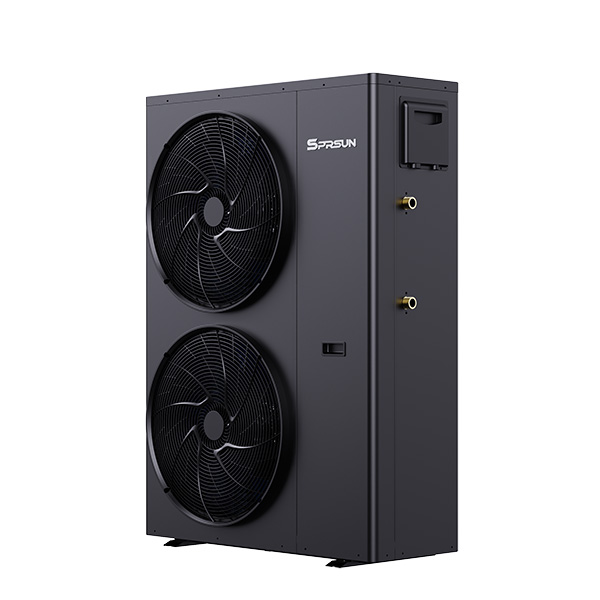

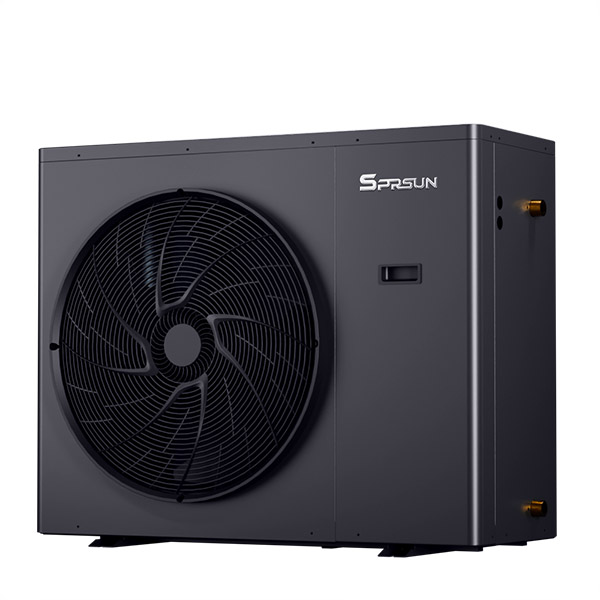

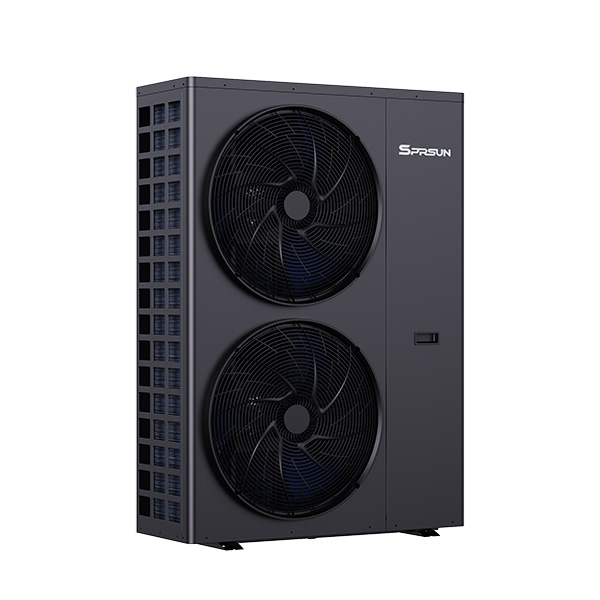

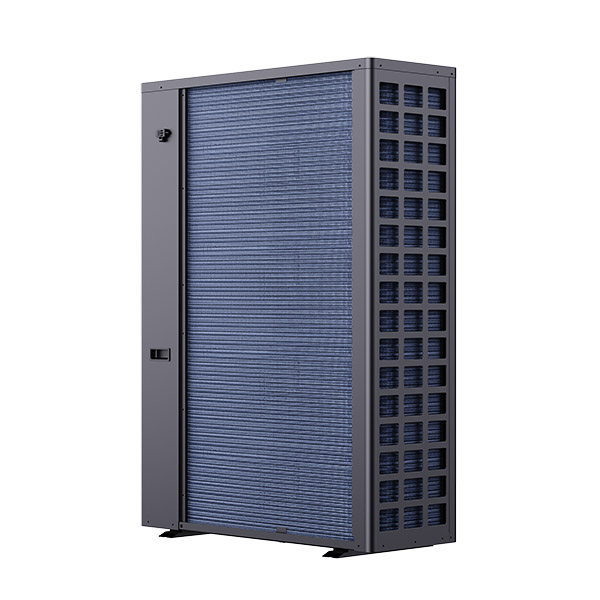

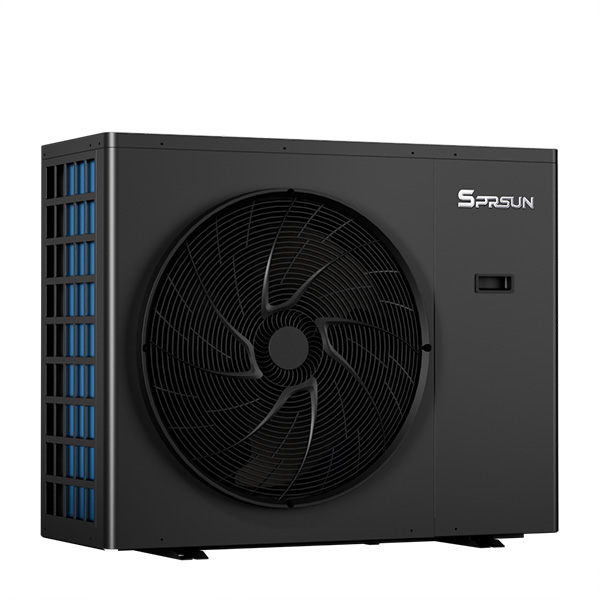

| Eenheidsnaam | ClimaPure-serie R32 DC-inverter luchtwarmtepompen (monobloktype) | |||||||||||||||||||||||||||||||
| Model | CGK030V3L-D | CGK040V3L-D | CGK050V3L-D | CGK060V3L-D | CGK070V3L-D | CGK-060V3L-D | CGK-070V3L-D | CGK-080V3L-D | CGK-101V3L-D | CGK-130V3L-D | ||||||||||||||||||||||
| Voeding/koelmiddel | V/Hz/pH | 220-240/50/1-R32 | 220-240/50/1-R32 | 220-240/50/1-R32 | 220-240/50/1-R32 | 220-240/50/1-R32 | 380-420/50/3-R32 | 380-420/50/3-R32 | 380-420/50/3-R32 | 380-420/50/3-R32 | 380-420/50/3-R32 | |||||||||||||||||||||
| Max. Verwarmingscapaciteit (A7℃/W35℃) | kw | 9.0 | 12.0 | 15.0 | 18.0 | 21.0 | 18.0 | 21.0 | 24.0 | 30.0 | 39.0 | |||||||||||||||||||||
| COP (A7℃/W35℃) | W/w | 4.35 | 4.35 | 4.33 | 4.35 | 4.32 | 4.35 | 4.33 | 4.32 | 4.15 | 4.17 | |||||||||||||||||||||
| Verwarmingscapaciteit min./max. (A7℃/W35℃) | kw | 4.14 | / | 9.00 | 5.52 | / | 12.00 | 6.90 | / | 15.00 | 8.28 | / | 18.00 | 9.66 | / | 21.00 | 8.28 | / | 18.00 | 9.66 | / | 21.00 | 11.04 | / | 24.00 | 13.80 | / | 30.00 | 17.94 | / | 39.00 | |
| Verwarmingsvermogen Min./Max. (A7℃/W35℃) | W | 761 | / | 2069 | 1015 | / | 2759 | 1275 | / | 3464 | 1523 | / | 4138 | 1789 | / | 4861 | 1523 | / | 4138 | 1785 | / | 4850 | 2044 | / | 5556 | 2660 | / | 7229 | 3442 | / | 9353 | |
| COP Min./Max. (A7℃/W35℃) | W/w | 4.35 | / | 5.44 | 4.35 | / | 5.44 | 4.33 | / | 5.41 | 4.35 | / | 5.44 | 4.32 | / | 5.40 | 4.35 | / | 5.44 | 4.33 | / | 5.41 | 4.32 | / | 5.40 | 4.15 | / | 5.19 | 4.17 | / | 5.21 | |
| Max. Verwarmingscapaciteit (A7℃/W45℃) | kw | 8.9 | 11.8 | 14.8 | 17.7 | 20.7 | 17.7 | 20.7 | 23.6 | 29.6 | 38.4 | |||||||||||||||||||||
| COP (A7℃/W45℃) | W/w | 3.35 | 3.35 | 3.33 | 3.35 | 3.33 | 3.35 | 3.33 | 3.33 | 3.20 | 3.21 | |||||||||||||||||||||
| Verwarmingscapaciteit min./max. (A7℃/W45℃) | kw | 4.08 | / | 8.87 | 5.44 | / | 11.82 | 6.80 | / | 14.78 | 8.16 | / | 17.73 | 9.52 | / | 20.69 | 8.16 | / | 17.73 | 9.52 | / | 20.69 | 10.87 | / | 23.64 | 13.59 | / | 29.55 | 17.67 | / | 38.42 | |
| Verwarmingsvermogen Min./Max. (A7℃/W45℃) | W | 974 | / | 2647 | 1299 | / | 3529 | 1631 | / | 4431 | 1948 | / | 5293 | 2288 | / | 6218 | 1948 | / | 5293 | 2283 | / | 6204 | 2615 | / | 7107 | 3403 | / | 9247 | 4403 | / | 11964 | |
| COP Min./Max. (A7℃/W45℃) | W/w | 3.35 | / | 4.19 | 3.35 | / | 4.19 | 3.33 | / | 4.17 | 3.35 | / | 4.19 | 3.33 | / | 4.16 | 3.35 | / | 4.19 | 3.33 | / | 4.17 | 3.33 | / | 4.16 | 3.20 | / | 3.99 | 3.21 | / | 4.01 | |
| Max. Koelcapaciteit (A35℃/W18℃) | kw | 8.3 | 11.1 | 13.9 | 16.7 | 18.1 | 16.7 | 18.1 | 20.9 | 25.0 | 33.4 | |||||||||||||||||||||
| EER (A35℃/W18℃) | W/w | 3.63 | 3.63 | 3.63 | 3.66 | 3.63 | 3.66 | 3.63 | 3.64 | 3.63 | 3.63 | |||||||||||||||||||||
| Koelcapaciteit min./max. (A35℃/W18℃) | kw | 3.84 | / | 8.34 | 5.12 | / | 11.12 | 6.39 | / | 13.90 | 7.67 | / | 16.68 | 8.31 | / | 18.07 | 7.67 | / | 16.68 | 8.31 | / | 18.07 | 9.59 | / | 20.85 | 11.51 | / | 25.02 | 15.35 | / | 33.36 | |
| Koelvermogen Min./Max. (A35℃/W18℃) | W | 895 | / | 2297 | 1194 | / | 3062 | 1492 | / | 3828 | 1777 | / | 4559 | 1940 | / | 4976 | 1777 | / | 4559 | 1940 | / | 4976 | 2230 | / | 5720 | 2686 | / | 6890 | 3581 | / | 9186 | |
| EER Min./Max.(A35℃/W18℃) | W/w | 3.63 | / | 4.29 | 3.63 | / | 4.29 | 3.63 | / | 4.29 | 3.66 | / | 4.32 | 3.63 | / | 4.29 | 3.66 | / | 4.32 | 3.63 | / | 4.29 | 3.64 | / | 4.30 | 3.63 | / | 4.29 | 3.63 | / | 4.29 | |
| Max. Koelcapaciteit (A35℃/W7℃) | kw | 6.0 | 8.0 | 10.0 | 12.0 | 13.0 | 12.0 | 13.0 | 15.0 | 18.0 | 24.0 | |||||||||||||||||||||
| EER(A35℃/W7℃) | W/w | 2.70 | 2.70 | 2.70 | 2.72 | 2.70 | 2.72 | 2.70 | 2.71 | 2.70 | 2.70 | |||||||||||||||||||||
| Koelcapaciteit min./max. (A35℃/W7℃) | kw | 2.76 | / | 6.00 | 3.68 | / | 8.00 | 4.60 | / | 10.00 | 5.52 | / | 12.00 | 5.98 | / | 13.00 | 5.52 | / | 12.00 | 5.98 | / | 13.00 | 6.90 | / | 15.00 | 8.28 | / | 18.00 | 11.04 | / | 24.00 | |
| Koelvermogen Min./Max. (A35℃/W7℃) | W | 741 | / | 2222 | 988 | / | 2963 | 1235 | / | 3704 | 1471 | / | 4412 | 1605 | / | 4815 | 1471 | / | 4412 | 1605 | / | 4815 | 1845 | / | 5535 | 2222 | / | 6667 | 2963 | / | 8889 | |
| EER Min./Max.(A35℃/W7℃) | W/w | 2.70 | / | 3.73 | 2.70 | / | 3.73 | 2.70 | / | 3.73 | 2.72 | / | 3.75 | 2.70 | / | 3.73 | 2.72 | / | 3.75 | 2.70 | / | 3.73 | 2.71 | / | 3.74 | 2.70 | / | 3.73 | 2.70 | / | 3.73 | |
| Waterstroom | M3/H | 1.55 | 2.06 | 2.58 | 3.10 | 3.61 | 3.10 | 3.61 | 4.13 | 5.16 | 6.71 | |||||||||||||||||||||
| Max Power Input | kw | 4.00 | 5.00 | 5.80 | 6.80 | 7.80 | 7.00 | 8.00 | 9.00 | 12.00 | 15.00 | |||||||||||||||||||||
| Maximale stroom | A | 20.00 | 25.00 | 27.00 | 32.00 | 36.00 | 14.00 | 16.00 | 18.00 | 24.00 | 27.00 | |||||||||||||||||||||
| Draaddiameter | mm² | 4.0 | 6.0 | 6.0 | 6.0 | 10.0 | 4.0 | 6.0 | 6.0 | 6.0 | 6.0 | |||||||||||||||||||||
| Zekering of circuitbreaker | A | 25a | 32A | 32A | 40a | 63A | 20a | 25a | 25a | 32A | 32A | |||||||||||||||||||||

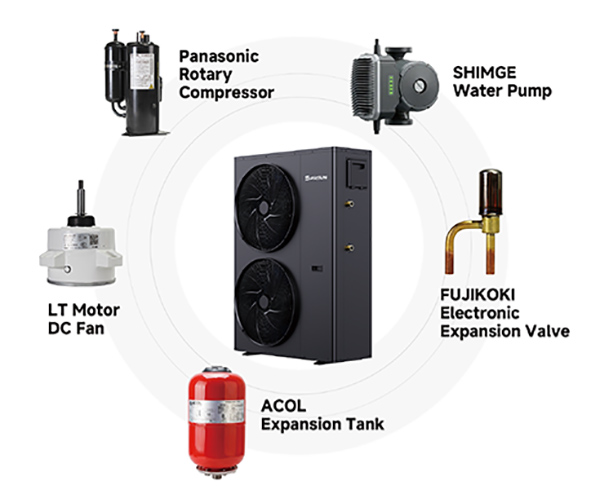

| Compressor | Type - hoeveelheid/systeem | Twin Rotary - 1 | Twin Rotary - 1 | Twin Rotary - 1 | Twin Rotary - 1 | Twin Rotary - 1 | Twin Rotary - 1 | Twin Rotary - 1 | Twin Rotary - 1 | Twin Rotary - 1 | Twin Rotary - 1 | |||||||||||||||||||||
| Fan | Hoeveelheid | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||||||||||||||||||||
| Luchtstroom | M3/H | 3000 | 4000 | 5000 | 6000 | 7000 | 6000 | 7000 | 8000 | 10000 | 13000 | |||||||||||||||||||||
| Nominale kracht | W | 120 | 150 | 150 | 160 | 170 | 160 | 170 | 180 | 300 | 330 | |||||||||||||||||||||
| Waterzijde warmtewisselaar | Type | Platenwarmtewisselaar | Platenwarmtewisselaar | Platenwarmtewisselaar | Platenwarmtewisselaar | Platenwarmtewisselaar | Platenwarmtewisselaar | Platenwarmtewisselaar | Platenwarmtewisselaar | Platenwarmtewisselaar | Platenwarmtewisselaar | |||||||||||||||||||||
| Waterdrukval | kpa | 26 | 18 | 20 | 26 | 28 | 26 | 28 | 25 | 28 | 33 | |||||||||||||||||||||
| Leidingverbinding | Inch | G1 ' | G1 ' | G1 ' | G1 ' | G1 ' | G1 ' | G1 ' | G1 ' | G1-1/4' | G1-1/4' | |||||||||||||||||||||
| Toegestane waterstroom | Min./rated./max. | L/s | 0.26 | 0.42 | 0.71 | 0.35 | 0.56 | 0.94 | 0.44 | 0.71 | 1.18 | 0.53 | 0.85 | 1.41 | 0.62 | 0.99 | 1.65 | 0.53 | 0.85 | 1.41 | 0.62 | 0.99 | 1.65 | 0.72 | 1.15 | 1.91 | 0.90 | 1.43 | 2.39 | 1.16 | 1.86 | 3.10 |
| Geluidsdrukniveau (1m) | DB (A) | 42~51,2 | 44,2 ~ 54,7 | 46,2 ~ 56,7 | 44,6 ~ 57,5 | 48,3 ~ 58,2 | 44,6 ~ 57,5 | 48,3 ~ 58,2 | 51,2 ~ 60,6 | 52,2 ~ 62,6 | 53,2~63,6 | |||||||||||||||||||||
| Geluidsvermogenniveau (1m) | DB (A) | 61.5 | 62.5 | 64.5 | 68.8 | 70.8 | 68.8 | 70.8 | 72.5 | 74 | 75 | |||||||||||||||||||||
| Netto dimensie (L × D × H) | mm | 1043×480×840 | 1043×480×840 | 965×450×1370 | 965×450×1370 | 965×450×1370 | 965×450×1370 | 965×450×1370 | 965×450×1370 | 1070×480×1560 | 1070×480×1560 | |||||||||||||||||||||
| Kartonnen verpakking Afmeting (L×D×H) | mm | 1155×511×990 | 1155×511×990 | 1020×464×1500 | 1020×464×1500 | 1020×464×1500 | 1020×464×1500 | 1020×464×1500 | 1020×464×1500 | 1155×511×1710 | 1155×511×1710 | |||||||||||||||||||||
| Spalkverpakking Afmeting (L×D×H) | mm | |||||||||||||||||||||||||||||||
| Netto gewicht | kg | 67 | 75 | 102 | 103 | 106 | 103 | 106 | 111 | 146 | 157 | |||||||||||||||||||||
| Brutogewicht doos | kg | 82 | 101 | 118 | 119 | 122 | 119 | 122 | 127 | 163 | 174 | |||||||||||||||||||||
| Spalk brutogewicht | kg | |||||||||||||||||||||||||||||||
| Opmerking: (1) Verwarmingsconditie: waterinlaat-/uitlaattemperatuur: 30℃/35℃, omgevingstemperatuur: DB 7℃/WB 6℃;（不含除霜） | ||||||||||||||||||||||||||||||||
| (2) Verwarmingsconditie: waterinlaat-/uitlaattemperatuur: 40℃/45℃, omgevingstemperatuur: DB 7℃/WB 6℃; | ||||||||||||||||||||||||||||||||
| (3) Koelconditie: waterinlaat-/uitlaattemperatuur: 23℃/18℃, omgevingstemperatuur: DB35℃/WB24℃; | ||||||||||||||||||||||||||||||||
| (4) Koelconditie: waterinlaat-/uitlaattemperatuur: 12℃/7℃, omgevingstemperatuur: DB35℃/WB24℃; | ||||||||||||||||||||||||||||||||
